冷固結含碳球團作為轉底爐直接還原的原料主體 ,在轉底爐生產環節中要經過運輸 、布料 、還原、出料等過程 ,因此其各方面的性能影響著轉底爐生產的順暢和效率。本文以糖漿作為粘結劑, 釩鈦磁鐵礦和煤粉為原料,研究了不同粘結劑配比、成型壓力和水分加入量下對含碳球團冷固結成型性能的影響 。

一、試 驗

1.1　試驗原料

試驗用礦粉為釩鈦磁鐵礦精粉，煤的固定碳含量 82.04%, 揮發份 6.58%, 灰 分 9.88%。礦粉與煤粉的粒度分布及堆密度見表 1。

表 1　煤粉與礦粉的粒度組成及堆密度

         1.2　研究方法

試驗流程包括原料烘干、配料、混勻、造球、干燥、測試等幾個環節 。原料烘干溫度選擇 200 ℃,烘干時間選擇 120 ^min。礦粉和煤粉的配比 (質量比 )是 :m(礦粉 ):m(煤粉 )=5∶1,原料混合均勻后按正交表加入一定比例粘結劑和蒸餾水, 攪拌均勻 ?；旌暇鶆虻脑喜捎脤?duì)輥壓球機進行冷固結成型, 并根據正交表設定成型壓力。干燥后的球測定球團強度。

二、　結果與分析

1.1　試驗設計與結果

含碳球團經過冷固結成型后, 放入干燥箱內進行烘干, 烘干條件選擇 300 ℃, 烘干時間選擇 30 min, 烘干后取 5個球測其抗壓強度, 然后取平均值作為球團的抗壓強度 。根據正交試驗原理, 因素水平設計見表2,試驗結果見表 3。

表 2　正交試驗因素水平

表 3　試驗方案和結果

對表 3試驗結果進行分析 , 用 S_A1 表示因素 A取水平時相應的試驗結果之和 , S_A2 表示因素 A取第二水平時相應的試驗結果之和, S_A3 表示因素 A取第三水平時相應的試驗結果之和 , S_A4 表示因素 A取第四水平時相應的試驗結果之和 ,即:

S_A1 =P 1 +P 5 +P 9 +P 13

=326 +732 +473 +417 =1 948               (1)

S_A2 =P 2 +P 6 +P 10 +P 14

=1 631 +418 +2 011 +1 218 =5 278       (2)

S_A3 =P 3 +P 7 +P11+P 15

=1 902 +1 776 +437 +1 876 =5 991       (3)

S_A4 =P 4 +P 8 +P12+P 16

=606 +838 +1 082 +737 =3263              (4)

將 S_A1 、S _A2 、S _A3 、S _A4 分別除以 4得到 :

K_A1 =S_A1 /4 =487                                         (5)

K_A2 =S_A2 /4 =1320                                       (6)

K_A3 =S_A3 /4 =1498                                       (7)

K_A4 =S_A4 /4 =816                                         (8)

式 (5)～ (8)中K_A 表示成型壓力和水分加入量處于綜合平均意義下,添加粘結劑的量分別為 4%、5%、6%、7%時的成球抗壓強度 。對于因素 B和因素 C也用同樣的方法計算,計算結果見表 4：

表 4　試驗結果正交分析

在正交試驗中, 如果某水平因素對結果起主要影響 ,則在數量關系上應該表現為該因素各水平之下的指標綜合平均值 K間相差較大, 反之, 如果各個 K間相差較小, 則說明該因素不是主要因素 , 根據表中 K值 ,計算出因素 A、B、C的極差分別為:

R _A =1 498 -487 =1 011                              (9)

R _B =1 306 -705 =601                                (10)

R _C =1 234 -470 =764                                (11)

由式(9)～ (11)可見 A、B、C  3個因素當中 ,影響球團抗壓強度的主要因素是 A粘結劑含量 , 其次是因素 C水分加入量,因素 B成型壓力對球團的抗壓強度影響相對較小。因此要想獲得較高抗壓強度的球團,首先是選擇合適的粘結劑配比。

1.2　各因素對試驗結果的影響

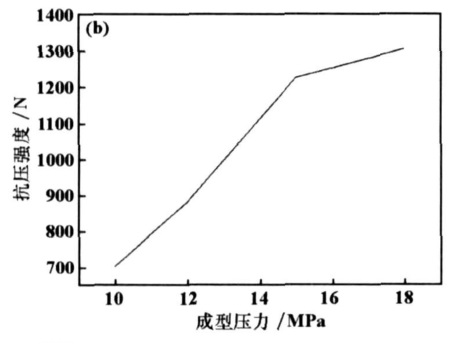

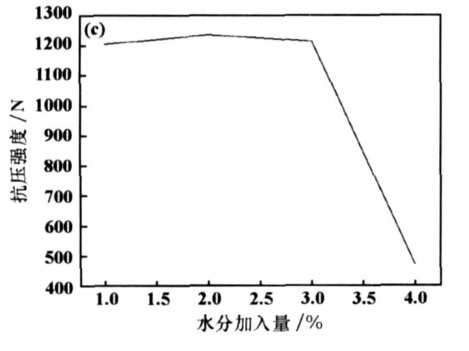

為了更清楚的描述各因素對成型后球團抗壓強度的影響 ,用各因素分別與該因素下的綜合平均抗壓強度值做圖,見圖

從上圖可以看出 ,各因素對冷固結球團的抗壓強度影響各不相同 ,抗壓強度隨粘結劑加入量的增加先增加后減少 ;隨成型壓力增加的變化趨勢是一直增加,但增加幅度越來越小 ;水分加入量在 3%以下時 ,對球團的抗壓強度影響不大,繼續增加水分加入量 ,球團的強度急劇下降。

綜合表 2和圖 1的分析可以確定水平組合是A3  B4  C2,即粘結劑含量為 6%,成型壓力 18 MPa,水分加入量為 2%時的冷固結球團的抗壓強度 , 在進行的 16次試驗中沒有包括此組合 。因此, 繼續進行A3  B4  C2水平組合試驗, 試驗獲得的球團烘干后的平均抗壓強度為 2723 N。該結果高于試驗中的值,因此,是試驗條件下的組合 。

三、結 論

(1)通過正交試驗分析了粘結劑加入量、成型壓力和水分加入量 3個因素對冷固結球團成球抗壓強度的影響,試驗結果表明粘結劑的加入量對球團的抗壓強度影響 ,其次是水分加入量 、成型壓力 。

(2)粘結劑對成型后球團抗壓強度的影響是先增后減,在加入 6%的糖漿時,成型壓力與成型后球團抗壓強度的關系是隨成型壓力的增加 ,球團抗壓強度不斷增加;水分加入量不大時對球團強度影響也不大, 當含量超過 3%以后,球團強度隨水分含量的增加急劇降低 。
